Dokončený most I/16 v Tornali po kompletnej rekonštrukcii

Kompletná rekonštrukcia mosta

Kompletná rekonštrukcia mosta I/16 v Tornali

Od odstránenia pôvodnej mostnej konštrukcie až po vybudovanie a odovzdanie nového mosta ev. č. 16-255.

  • ObjektMost ev. č. 16-255
  • Realizácia04/2024 – 04/2025
  • Cena bez DPH517 791,14 €

Rozsah realizácie

Pôvodný most preč. Nová konštrukcia od základov až po vozovku.

Rekonštrukcia mosta na ceste I/16 v Tornali nebola lokálnou opravou. Pôvodná nosná konštrukcia a mostný zvršok boli odstránené a následne sme sa podieľali na kompletnej výstavbe mosta späť — od obnovy spodnej stavby cez osadenie nových nosníkov až po mostovku, izoláciu, rímsy a vozovkové vrstvy.

Práce prebiehali ponad rieku Slaná pri zachovaní dopravy na susednej polovici objektu. Jednotlivé etapy preto vyžadovali presnú koordináciu mechanizmov, betonáží, nadväzujúcich profesií aj bezpečnosti staveniska.

Od demolácie po nový most

Kompletná premena mostného objektu

Fotodokumentácia zachytáva skutočný rozsah obnovy: odstránenie pôvodnej konštrukcie a výsledný most po opätovnom vybudovaní všetkých rozhodujúcich vrstiev a prvkov.

Pôvodný stav mosta I/16 v Tornali pred rekonštrukciou
01
Pôvodný stav

Most na ceste I/16 pred začiatkom kompletnej rekonštrukcie.

Dokončený most I/16 v Tornali po rekonštrukcii
02
Nový most

Kompletne obnovený objekt s novou nosnou konštrukciou a vozovkou.

Postup výstavby

Šesť rozhodujúcich etáp rekonštrukcie

  1. 01

    Demolácia

    Odstránenie vozovky, mostného zvršku a pôvodnej nosnej konštrukcie.

  2. 02

    Spodná stavba

    Obnova opôr, podpier a úprava priestoru pod mostom.

  3. 03

    Nové nosníky

    Žeriavové osadenie prefabrikovaných nosníkov do jednotlivých polí.

  4. 04

    Mostovka

    Spriahnutie, armovanie a betonáž novej nosnej dosky.

  5. 05

    Izolácia a vozovka

    Hydroizolačný systém, ochranné a asfaltové vrstvy.

  6. 06

    Dokončenie

    Rímsy, zábradlie, detaily a napojenie na cestu I/16.

Fotodokumentácia

Rekonštrukcia krok za krokom

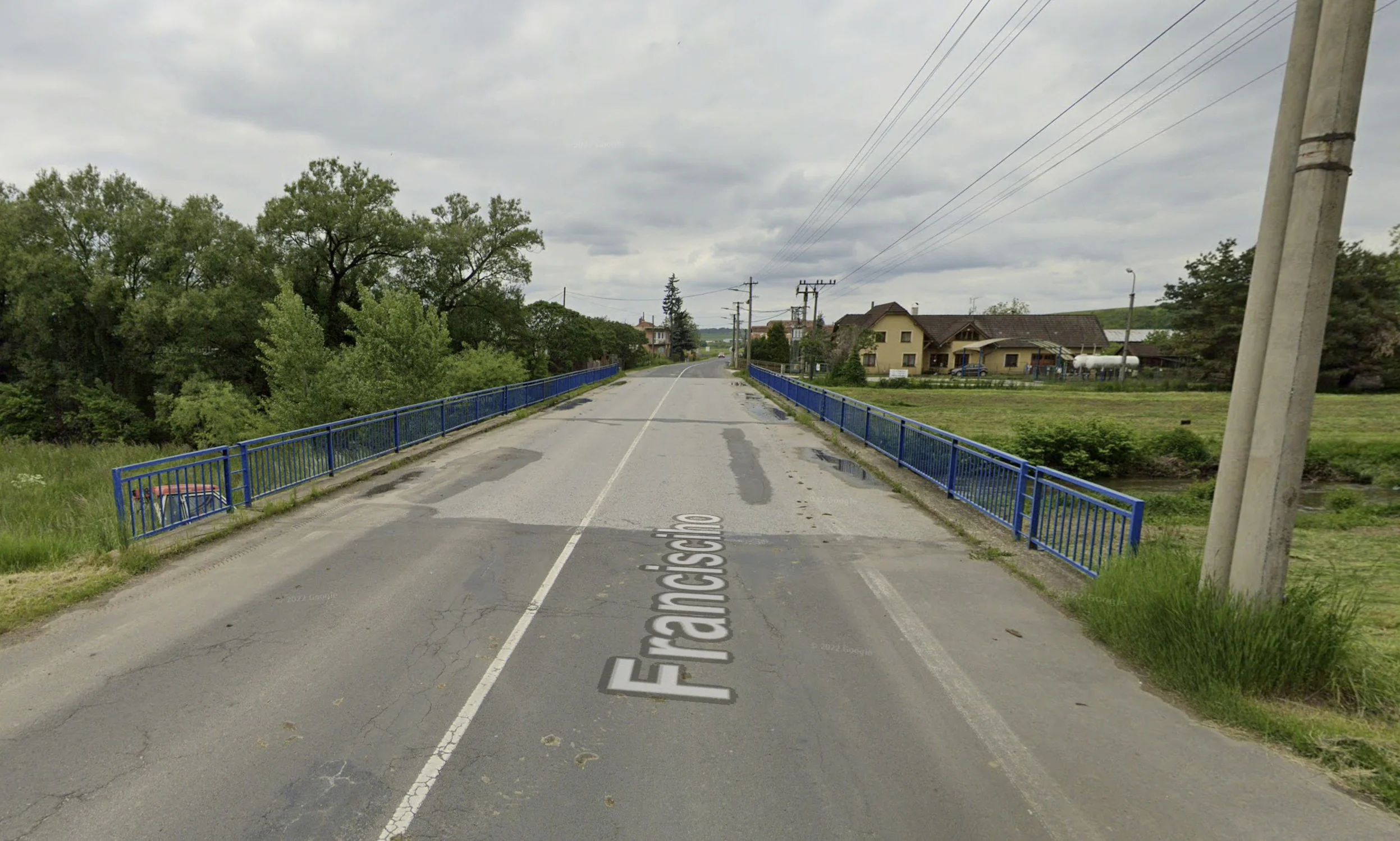

Pôvodný stav — rekonštrukcia mosta I/16 v Tornali
Pôvodný stavPôvodný most na ceste I/16 pred začiatkom kompletnej rekonštrukcie.

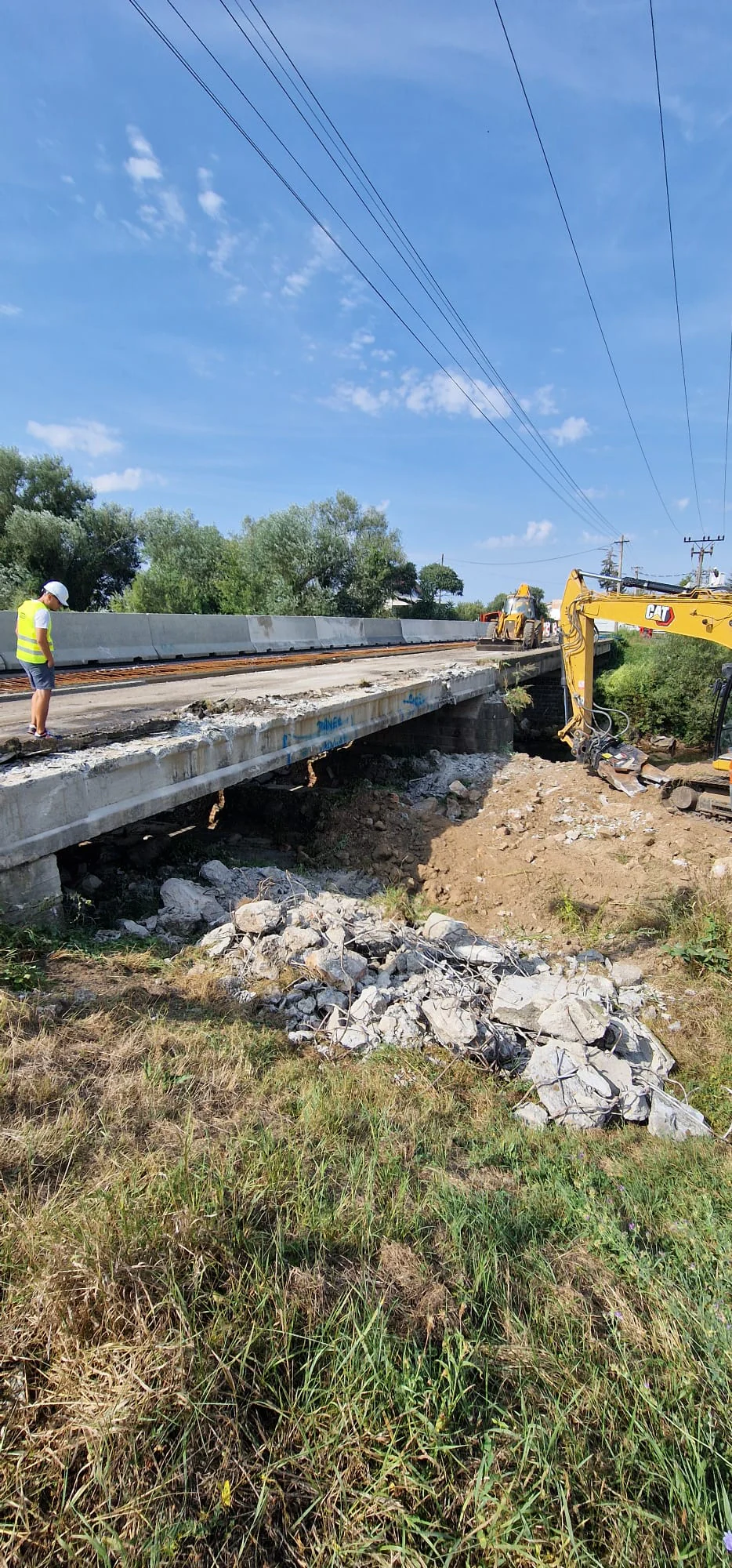

Demontáž pôvodného mosta — rekonštrukcia mosta I/16 v Tornali
Demontáž pôvodného mostaPostupné odstránenie pôvodnej nosnej konštrukcie a mostného zvršku.
Odstránená časť konštrukcie — rekonštrukcia mosta I/16 v Tornali
Odstránená časť konštrukcieUvoľnený priestor po demontáži pôvodnej časti mosta nad vodným tokom.

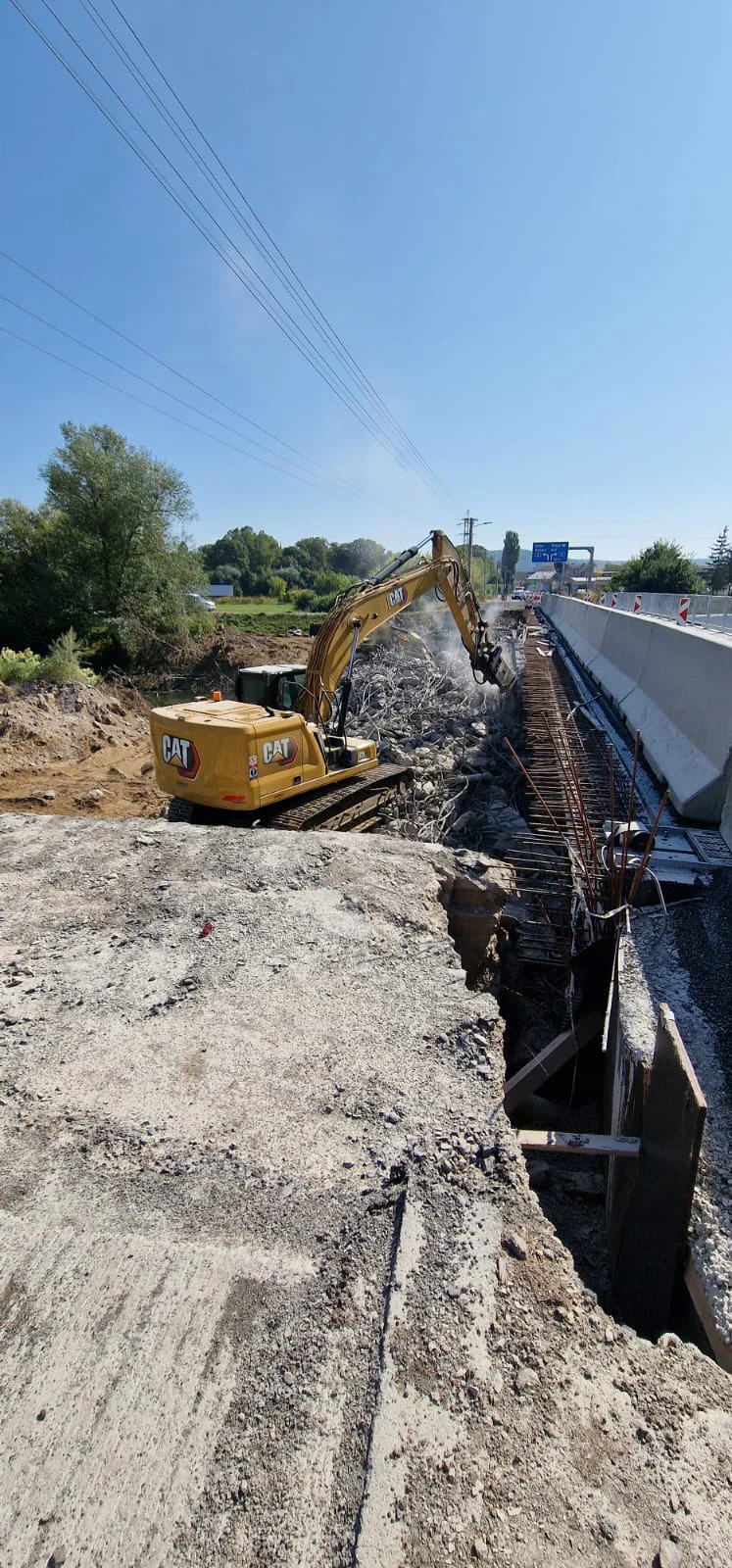

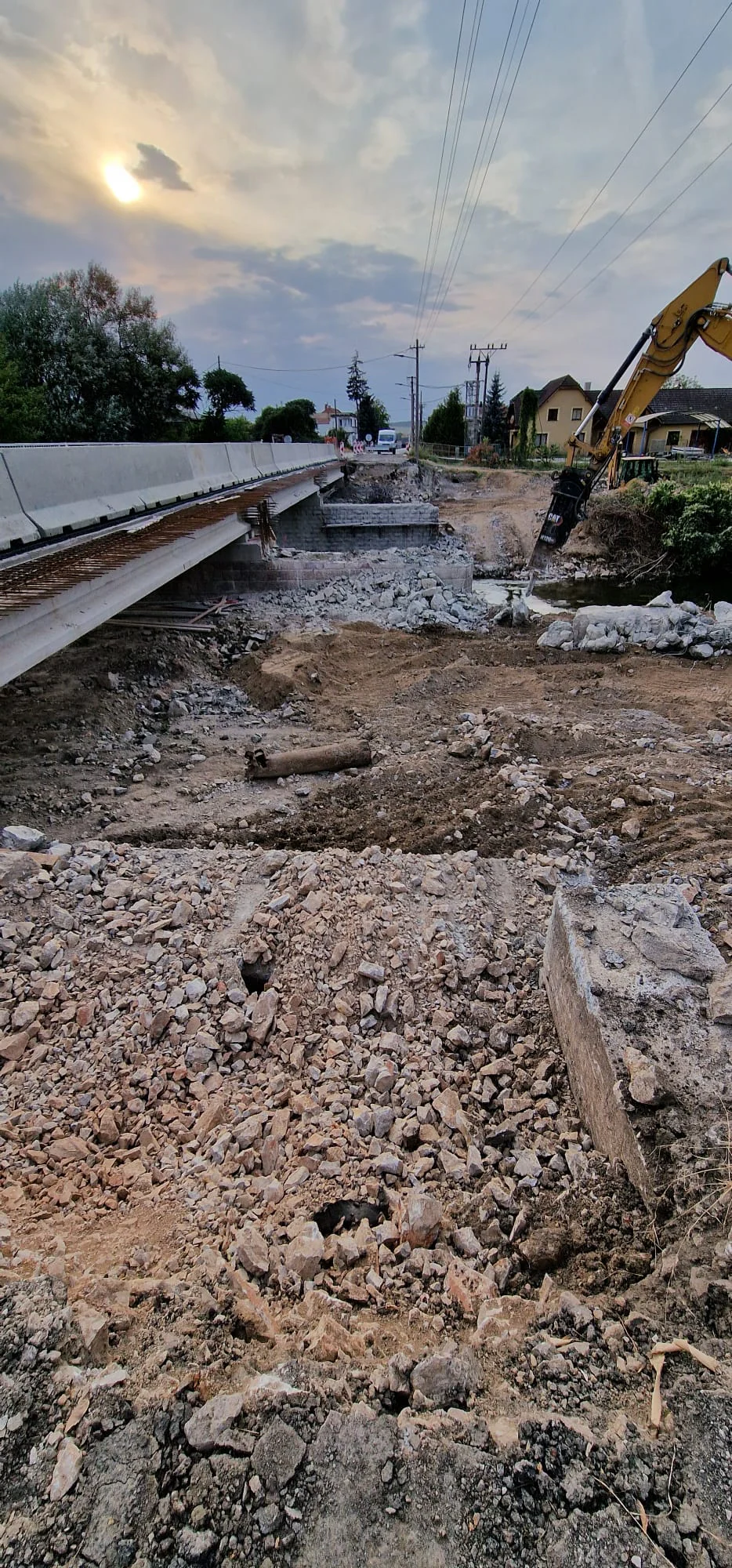

Kompletné odstránenie — rekonštrukcia mosta I/16 v Tornali
Kompletné odstránenieDemolačné a zemné práce pripravili stavenisko na obnovu mosta.

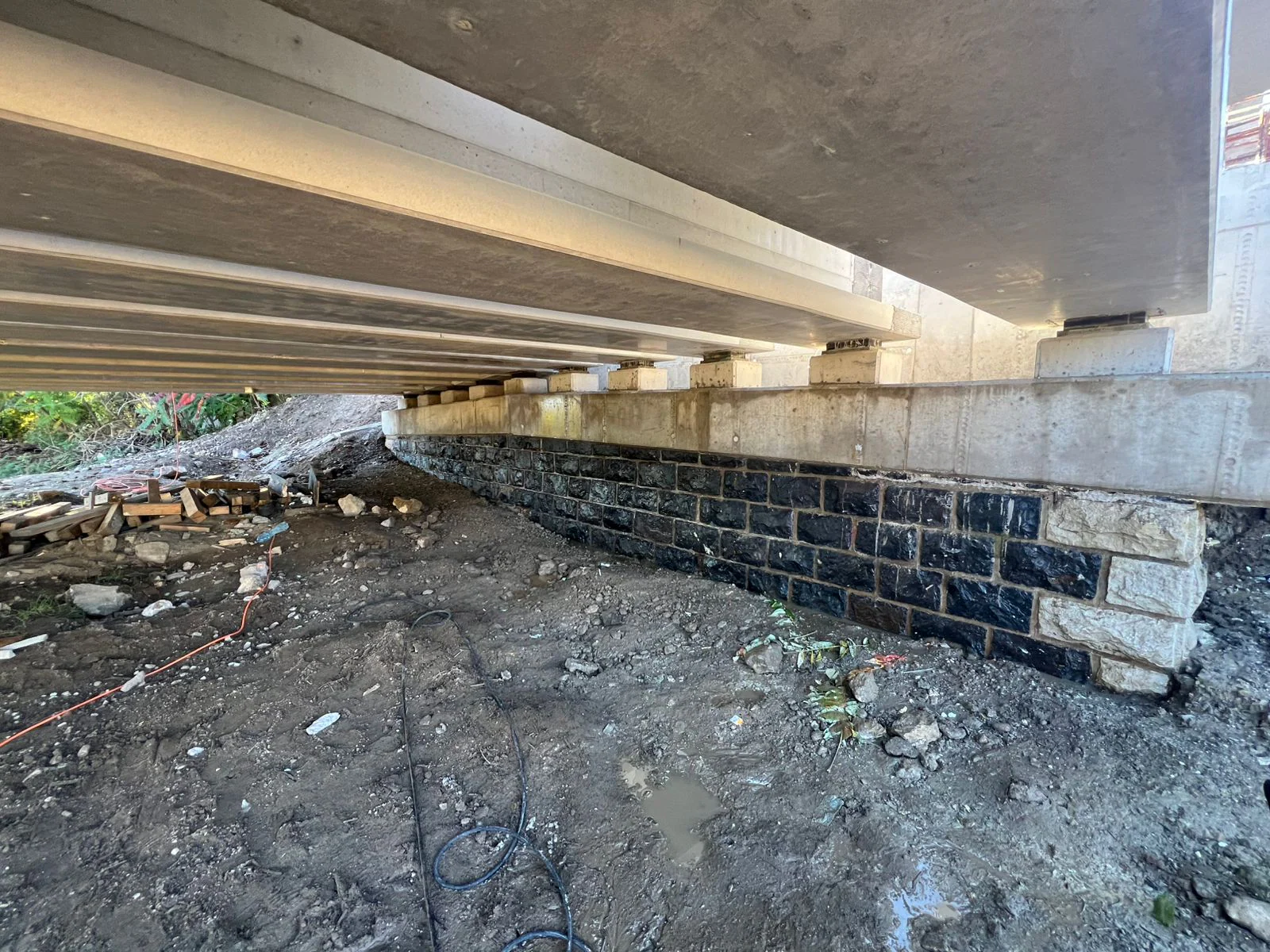

Obnova spodnej stavby — rekonštrukcia mosta I/16 v Tornali
Obnova spodnej stavbySanácia a konštrukčné doplnenie opôr a podpier pre novú nosnú konštrukciu.

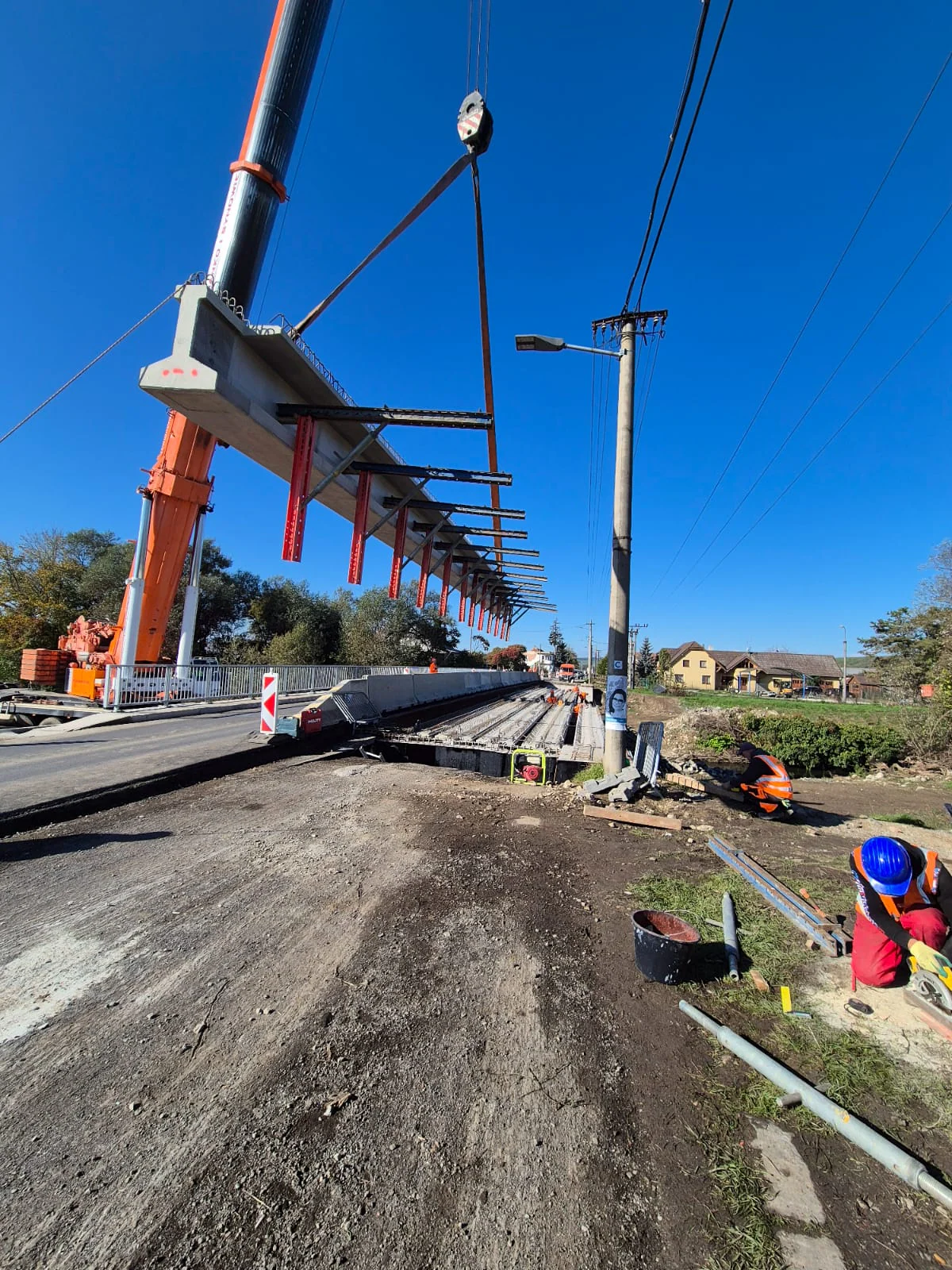

Osadzovanie nosníkov — rekonštrukcia mosta I/16 v Tornali
Osadzovanie nosníkovManipulácia a presné uloženie nových prefabrikovaných nosníkov pomocou žeriava.

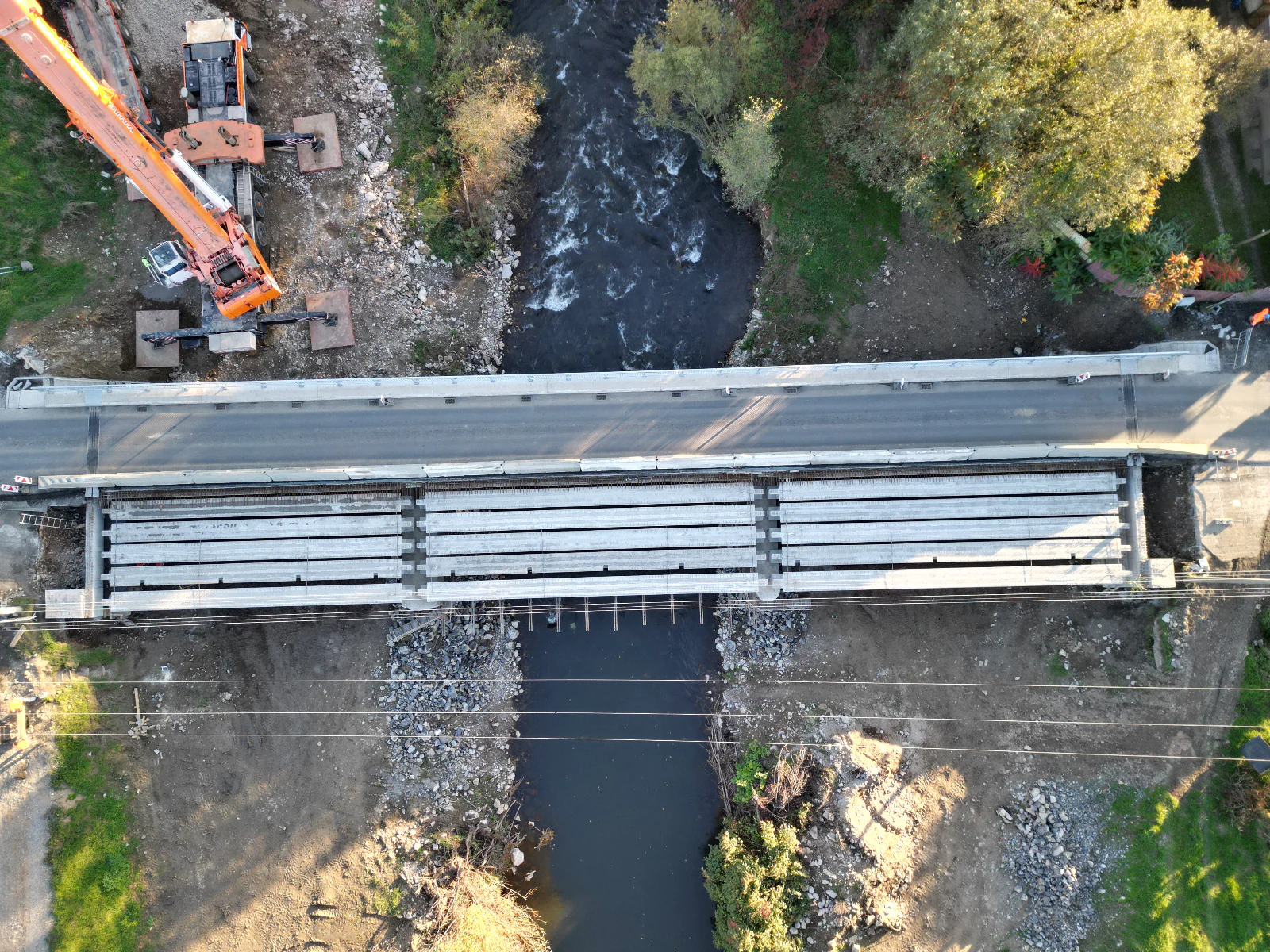

Nová nosná konštrukcia — rekonštrukcia mosta I/16 v Tornali
Nová nosná konštrukciaLetecký pohľad na rozmiestnenie nosníkov v jednotlivých poliach mosta.

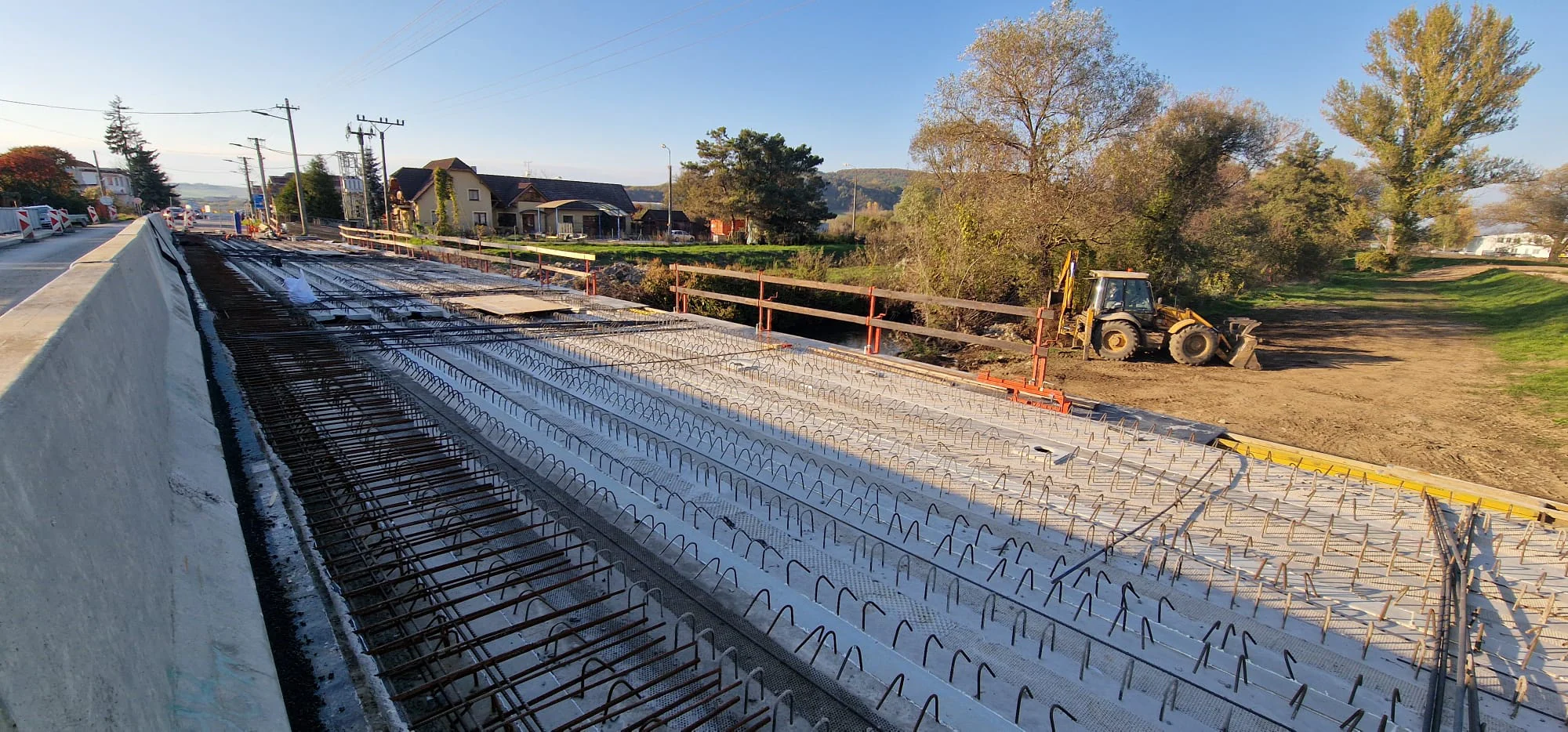

Príprava spriahnutia — rekonštrukcia mosta I/16 v Tornali
Príprava spriahnutiaNosníky s pripravenou výstužou pre vytvorenie novej železobetónovej mostovky.

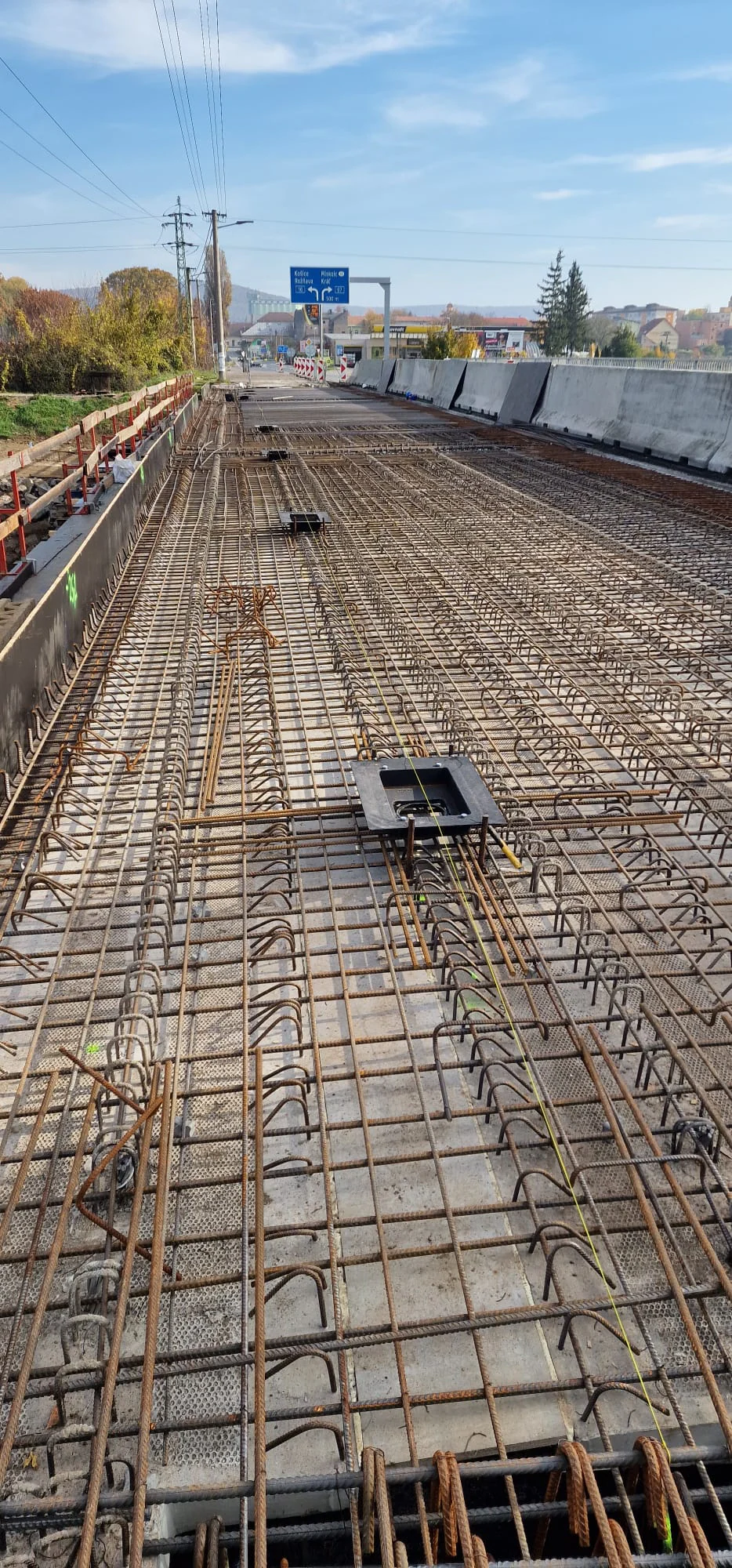

Výstuž mostovky — rekonštrukcia mosta I/16 v Tornali
Výstuž mostovkyKompletné armovanie nosnej dosky vrátane detailov a prestupov.

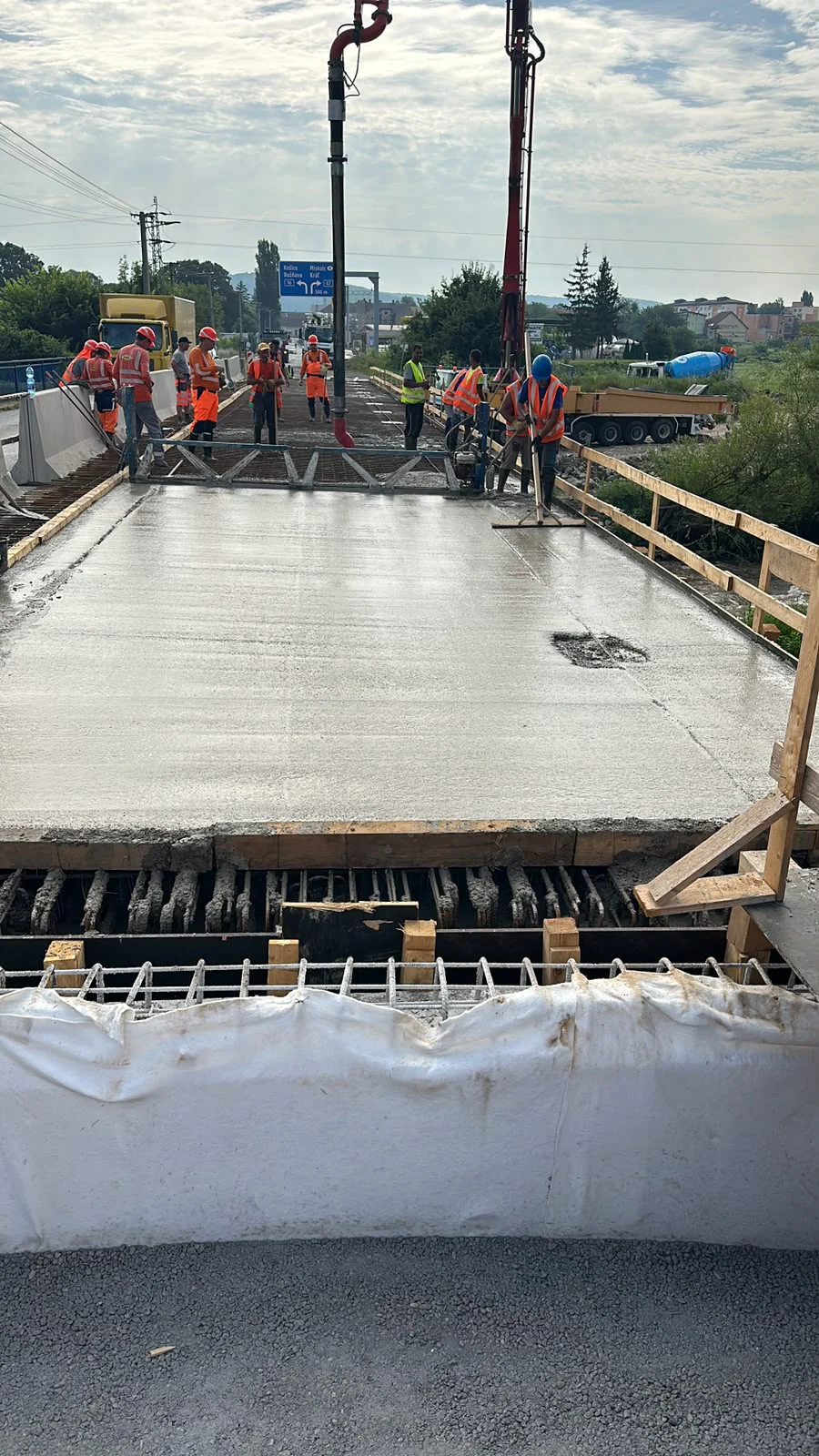

Betonáž nosnej dosky — rekonštrukcia mosta I/16 v Tornali
Betonáž nosnej doskySúvislá betonáž mostovky koordinovaná tak, aby vznikla kompaktná nosná doska.
Dokončená mostovka — rekonštrukcia mosta I/16 v Tornali
Dokončená mostovkaČerstvo dokončený a povrchovo upravený betón novej mostovky.

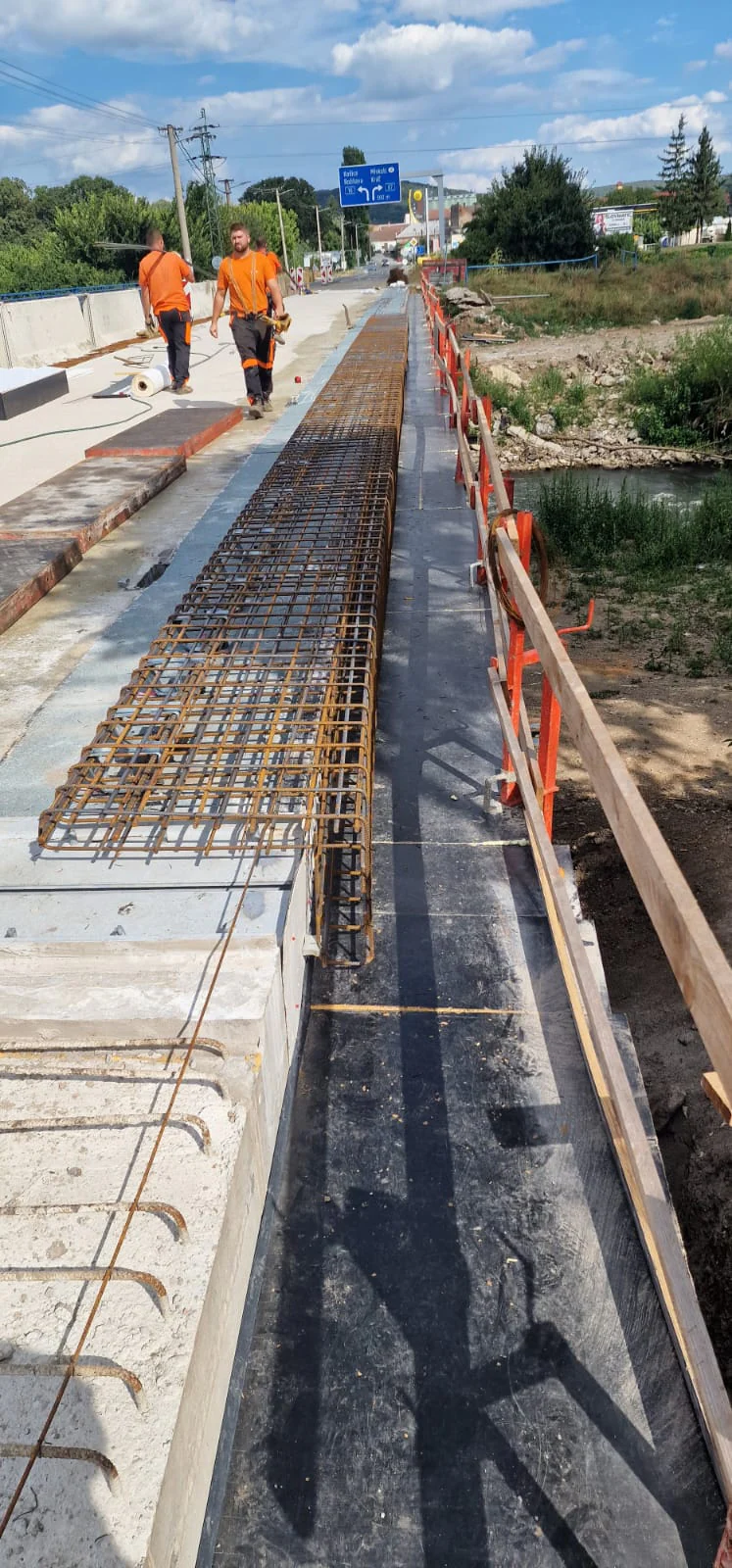

Armatúra rímsy — rekonštrukcia mosta I/16 v Tornali
Armatúra rímsyVýstuž rímsy pripravená na vytvorenie pevného okrajového prvku mostovky.

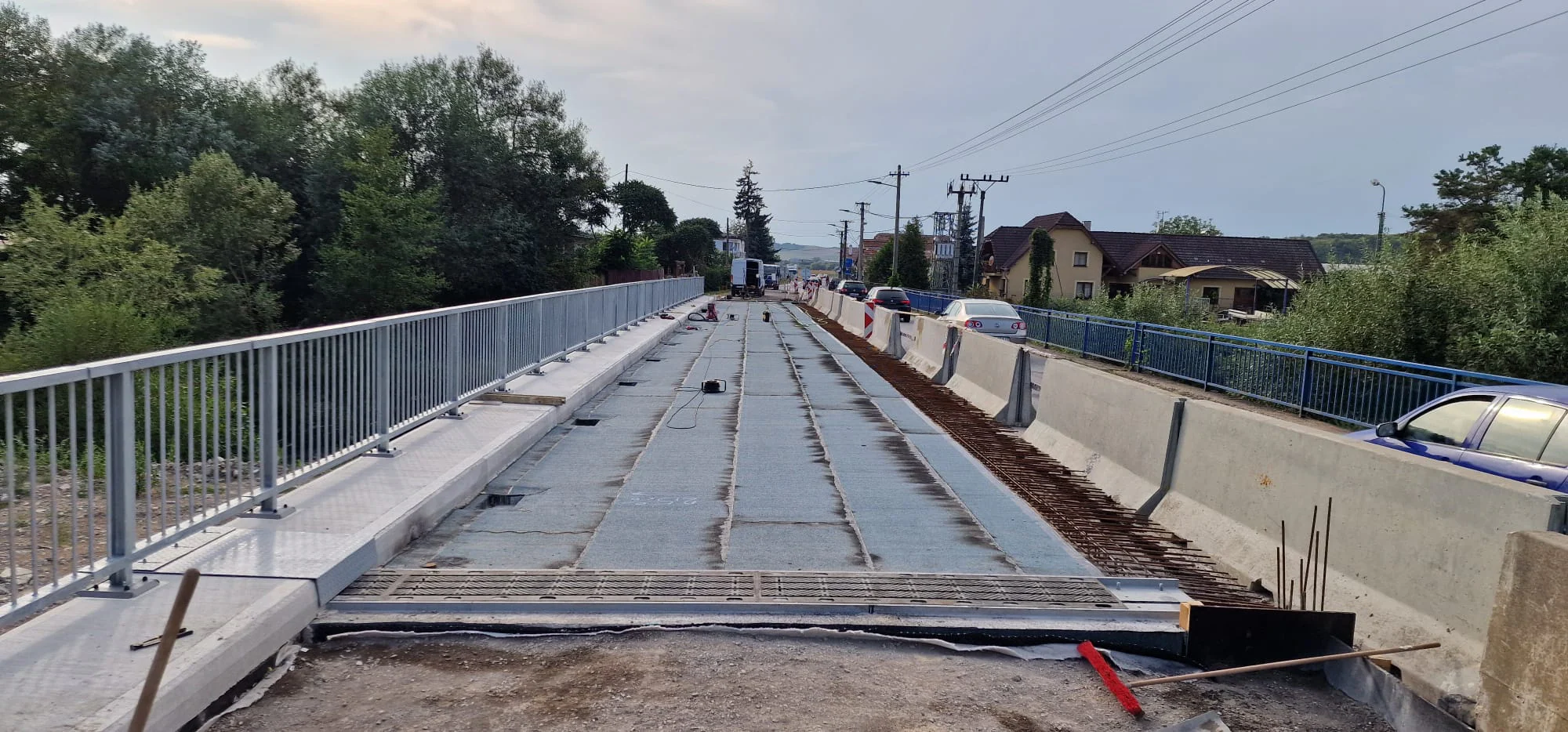

Hydroizolácia — rekonštrukcia mosta I/16 v Tornali
HydroizoláciaIzolačná vrstva chráni nosnú konštrukciu pred vodou a prevádzkovými vplyvmi.

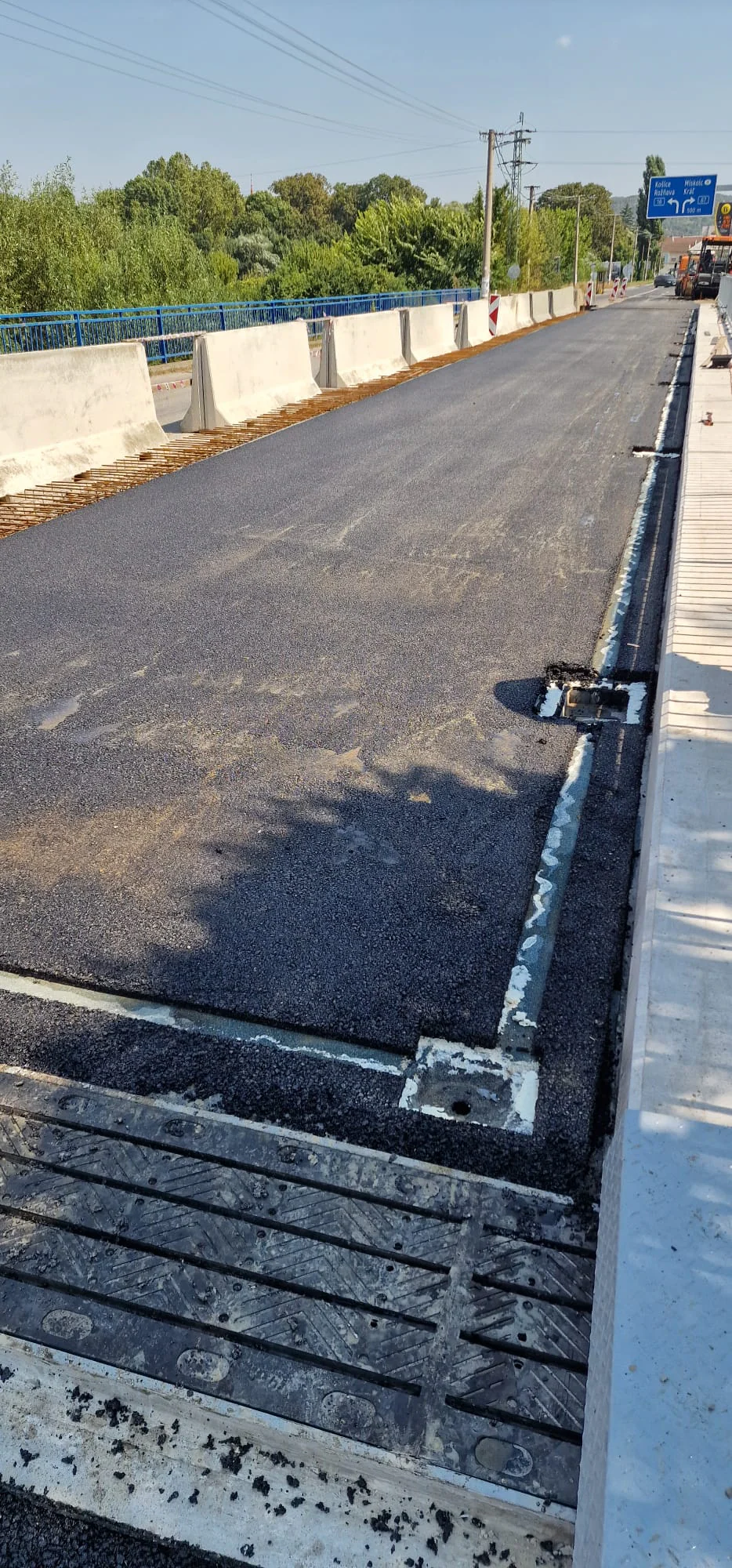

Drenážny kanálik — rekonštrukcia mosta I/16 v Tornali
Drenážny kanálikDetail odvodnenia mosta odvádza vodu z konštrukcie a chráni jej citlivé miesta.

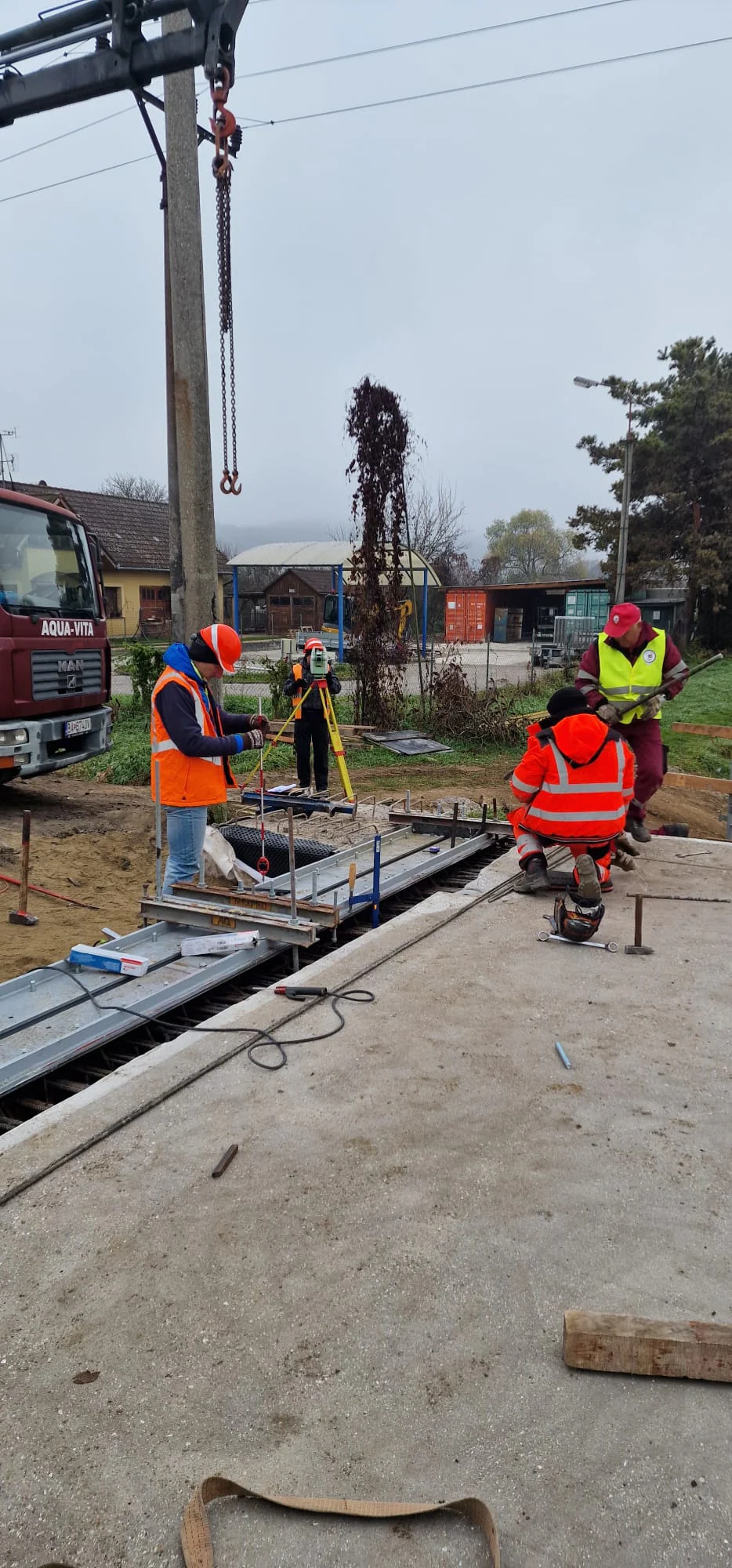

Osadenie nového mostného záveru — rekonštrukcia mosta I/16 v Tornali
Osadenie nového mostného záveruPresné osadenie nového mostného záveru zabezpečuje bezpečný prenos pohybov medzi mostom a nadväzujúcou vozovkou.

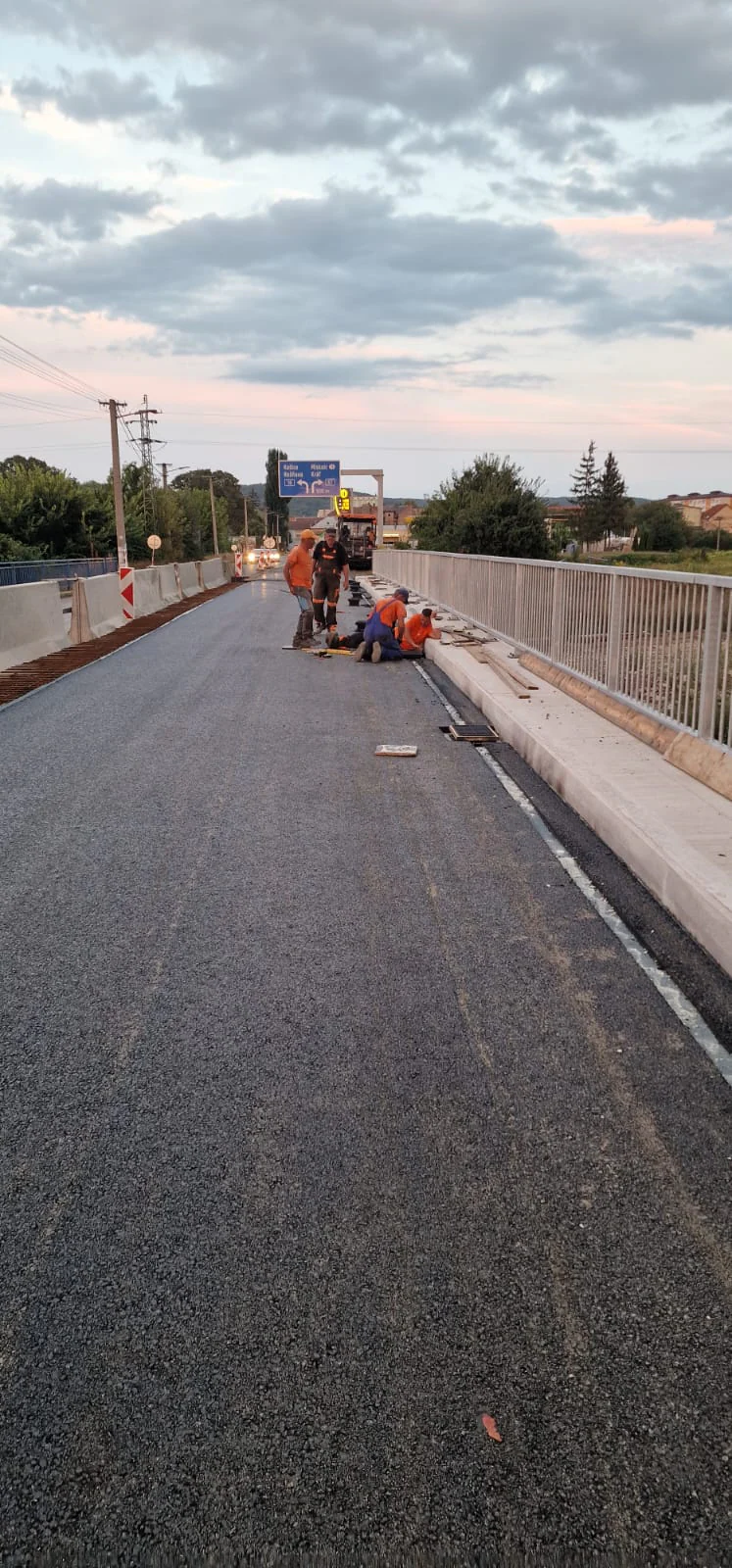

Vozovkové vrstvy — rekonštrukcia mosta I/16 v Tornali
Vozovkové vrstvyRealizácia asfaltových vrstiev a napojenie mosta na priľahlú komunikáciu.

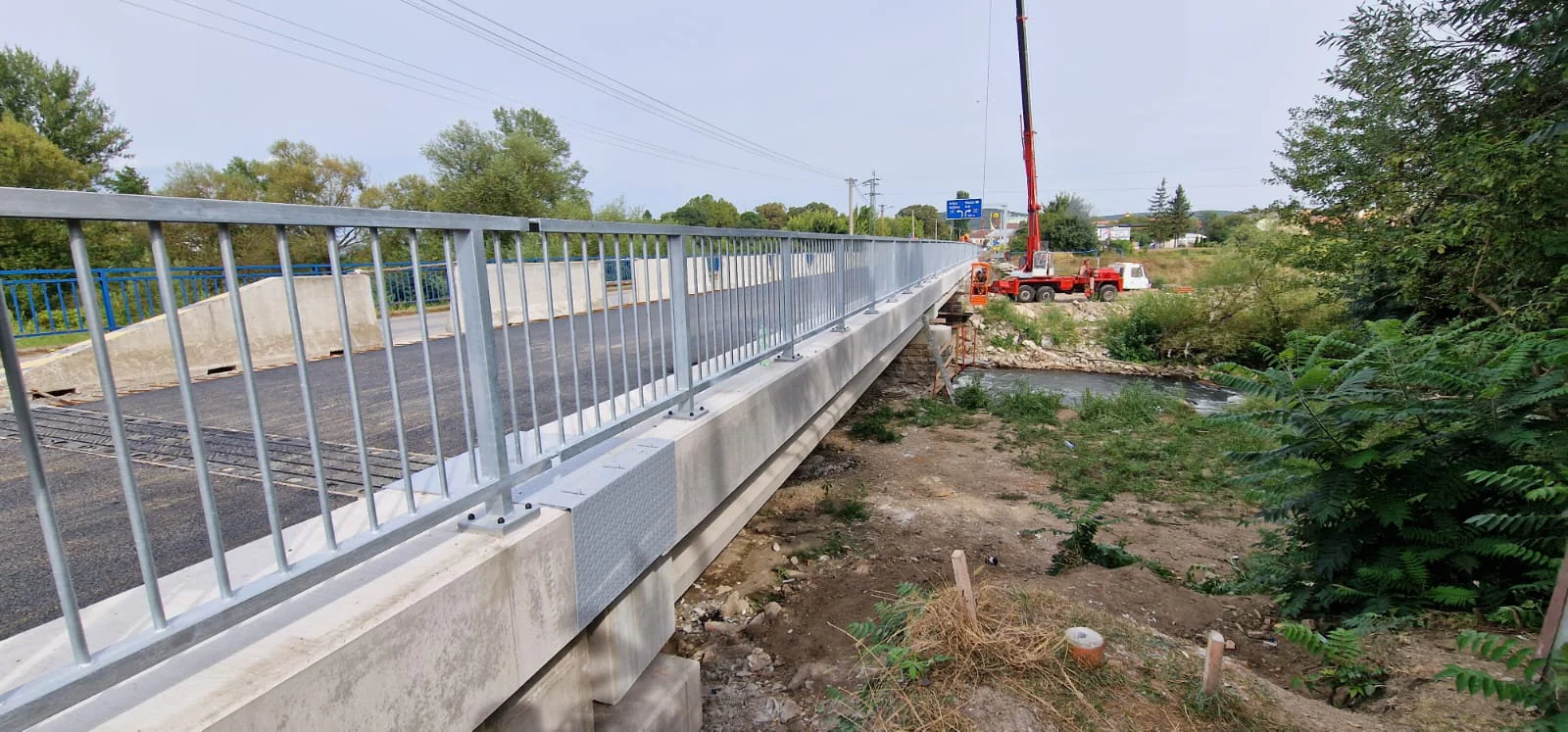

Rímsy a zábradlie — rekonštrukcia mosta I/16 v Tornali
Rímsy a zábradlieDokončovanie bezpečnostných prvkov, ríms a oceľového zábradlia.

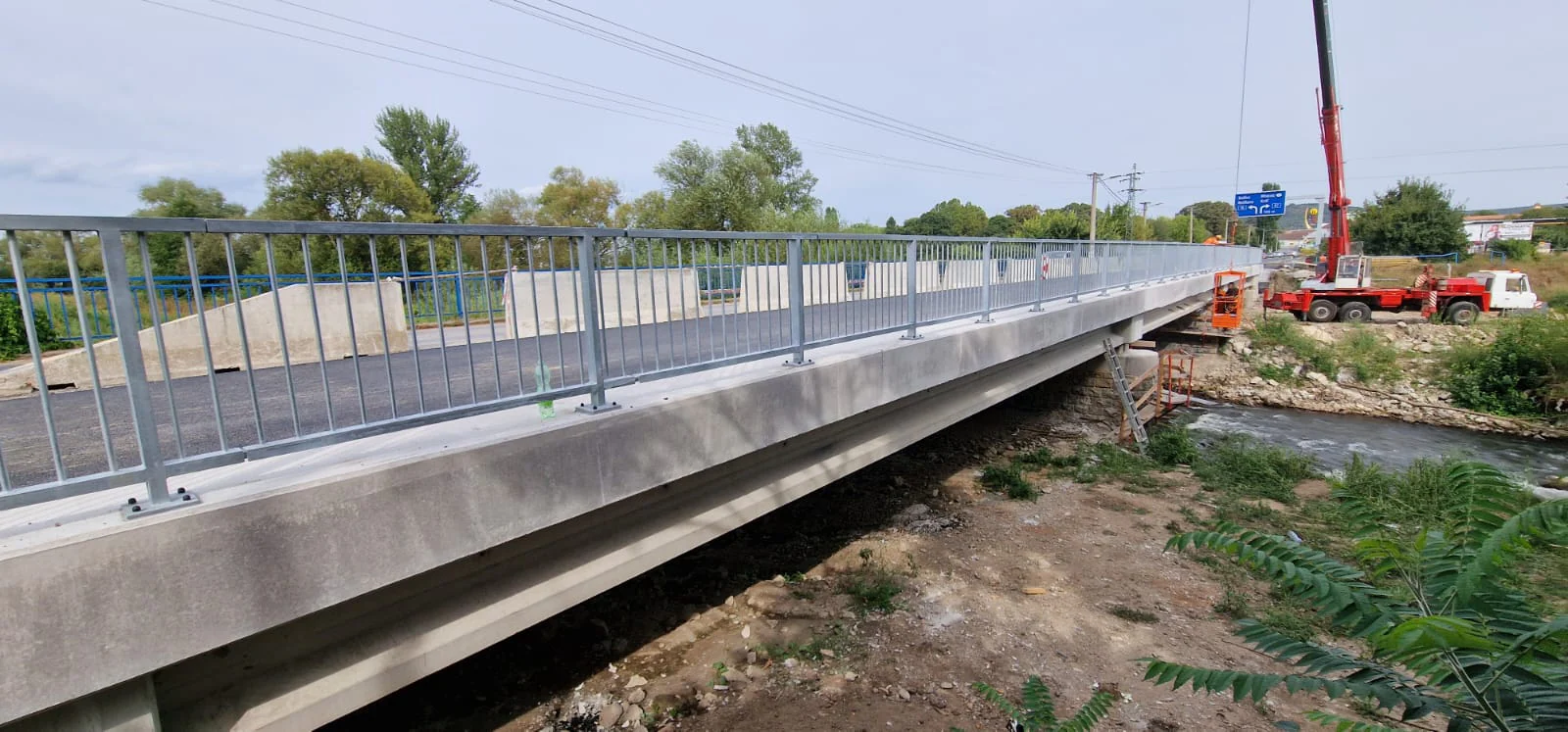

Dokončený most — rekonštrukcia mosta I/16 v Tornali
Dokončený mostVýsledná podoba zrekonštruovaného mosta I/16 ponad rieku Slaná v Tornali.

Výsledok

Nový most pripravený na dlhodobú prevádzku

Výsledkom je kompletne obnovený mostný objekt s novou nosnou konštrukciou, železobetónovou mostovkou, ochranou proti vode, novou vozovkou a bezpečnostným vybavením. Realizácia potvrdzuje našu schopnosť zvládnuť rozsiahle rekonštrukcie mostov s vysokými nárokmi na koordináciu a kvalitu.

  • kompletné odstránenie pôvodnej nosnej konštrukcie
  • nová spodná a nosná stavba mosta
  • ucelené dokončenie mostovky, izolácie a vozovky

Údaje referenčného listu

Zhotoviteľ
INVY trade, s.r.o.
Objednávateľ
COLAS Slovakia, a.s. Orešianska 3168/7
917 07 Trnava
Stredisko Mosty, Priemyselná 6
042 45 Košice Ing. Dušan Šelemba · +421 904 703 556
Popis prác
Kompletná rekonštrukcia mosta I/16 v Tornali — demolácia pôvodnej konštrukcie, obnova spodnej stavby, nové nosníky, mostovka, izolácia a vozovka.
Zmluvná cena bez DPH
517 791,14 €
Lehoty výstavby
04/2024 – 04/2025
Postavenie na zákazke
Subdodávateľ prác (KESTAV, s.r.o.) pre generálneho dodávateľa COLAS Slovakia, a.s.
Investor
Slovenská správa ciest, Banskobystrický kraj
Podklad
Prípadová štúdia a referenčný list
