Čo ak si nemôžem namontovať klimatizáciu?

Bežná splitová klimatizácia nie je jediný spôsob, ako udržať interiér v lete príjemný. Vodný chladiaci strop však nie je zariadenie, ktoré samo vyrába chlad. Je iba koncovým výmenníkom — „radiátorom obrátene“. Ak je vonkajšia jednotka na fasáde zakázaná, rozhodujúca otázka znie: odkiaľ získame chladenú vodu a kam odovzdáme teplo z budovy?

Kedy si klimatizáciu nemôžete alebo nechcete namontovať

• Fasáda je spoločnou časťou bytového domu. Zásah môže podliehať rozhodnutiu vlastníkov a pravidlám správcu; konkrétny postup treba overiť pre daný dom.
• Budova je pamiatkovo chránená alebo leží v pamiatkovom území. Viditeľná vonkajšia jednotka, prestupy a vedenia môžu narušiť chránený vzhľad fasády.
• Nie je kam bezpečne umiestniť vonkajšiu jednotku. Problémom býva malý balkón, chýbajúci servisný prístup, nemožný odvod kondenzátu alebo veľká vzdialenosť medzi jednotkami.
• Hluk a vibrácie by rušili susedov. Stacionárne technické zariadenia musia rešpektovať požiadavky na hluk vo vonkajšom aj vnútornom prostredí.
• Interiér neznesie prievan. Pri spálňach, ambulanciách, kanceláriách či priestoroch pre citlivých ľudí môže byť sálavý systém komfortnejší.
• Architektúra nepovoľuje viditeľné jednotky. Čistý interiér, presklené fasády alebo prenajaté priestory často obmedzujú umiestnenie nástennej klimatizácie.

Ako stropné chladenie funguje

V potrubí alebo registroch v strope prúdi chladená voda. Chladnejší povrch odoberá teplo z miestnosti prevažne sálaním a čiastočne prirodzenou konvekciou. Keďže aktívna plocha je veľká, systém nepotrebuje vytvárať prudký prúd studeného vzduchu.

Najväčšou technickou témou je rosný bod. Povrch stropu nesmie klesnúť pod teplotu, pri ktorej začne kondenzovať vzdušná vlhkosť. Preto sa používajú snímače vlhkosti alebo rosného bodu a regulácia teploty chladiacej vody. Stropné chladenie zároveň nenahrádza hygienické vetranie ani aktívne odvlhčovanie.

Panel nie je zdroj chladu: čo tvorí celý systém

Funkčné vodné stropné chladenie má najmenej päť navzájom závislých častí. Ak jedna chýba, samotné rohože, panely ani potrubie miestnosť neochladia.

1. Zdroj chladuReverzibilné tepelné čerpadlo, chiller, centrálna strojovňa alebo vhodný geotermálny okruh.
2. Miesto odovzdania teplaVonkajší vzduch, zemný vrt, plošný kolektor, voda, chladiaca veža alebo iný projektovaný tepelný sink. Chlad nevzniká bez toho, aby sa odobraté teplo odviedlo inam.
3. HydraulikaRozdeľovače, izolované potrubia, čerpadlá, ventily, výmenník, expanzná a poistná zostava.
4. Koncový prvokSadrokartónový register, kapilárna rohož, kazeta, ostrovček, omietkový systém alebo BKT.
5. Regulácia a vlhkosťSnímanie teploty a rosného bodu, zónové ventily a podľa prevádzky vetranie alebo odvlhčenie.

Aké zdroje chladu prichádzajú do úvahy bez splitu na fasáde

Neexistuje univerzálny „interiérový chiller bez vonkajšieho problému“. Kompresorové zariadenie odoberie teplo z chladiacej vody a spolu s elektrickým príkonom ho musí niekam odovzdať. Ak sa odpadové teplo vypúšťa vzduchom, potrebujete dostatočný prívod a odvod vonkajšieho vzduchu; ak vodou, potrebujete zemný okruh, vežu, dry-cooler alebo iný navrhnutý odber.

Rovnako nemožno všeobecne sľúbiť, že zemné vrty alebo akékoľvek stropné chladenie budú povolené. Interiérové registre síce nemenia fasádu, ale vrty, zásahy do nosnej konštrukcie, technológia na pozemku a odvod tepla môžu podliehať súhlasom vlastníkov, projektovým podmienkam a rozhodnutiam príslušných orgánov.

Krátka a úprimná odpoveď

Stropné chladenie môže vyriešiť zákaz vnútornej jednotky a viditeľných prvkov na fasáde iba vtedy, keď existuje povoliteľný zdroj chladu a spôsob odvodu tepla. Je komfortné, v miestnosti veľmi tiché a bez prievanu, ale nie je výkonovo neobmedzené. Najlepšie funguje v budove s obmedzenými tepelnými ziskami, kvalitným vonkajším tienením a kontrolovanou vlhkosťou.

Aký výkon možno reálne očakávať

Výkon závisí od typu systému, aktívnej plochy, rozstupu potrubí, teploty vody, povrchovej vrstvy a rosného bodu. Ako prvý odhad možno pri bežnom plošnom systéme počítať približne so 40–60 W z jedného m² aktívneho stropu. Výkonnejšie suché alebo kovové systémy môžu podľa výrobcu dosahovať približne 65–80 W/m² aktívnej plochy; napríklad technické údaje REHAU uvádzajú do 76 W/m² a Uponor pri konkrétnej skladbe 65 až 79 W/m².

Porovnanie ukazuje, prečo nemožno bez výpočtu tvrdiť, že strop nahradí ľubovoľnú klimatizáciu. Údaj 150–250 W/m² pri splite navyše nie je vlastnosťou technológie, ale výsledok vydelenia výkonu vybranej jednotky plochou miestnosti. Správny návrh porovnáva vypočítanú citeľnú tepelnú záťaž miestnosti s výkonom celej aktívnej plochy.

Rosný bod: kedy regulácia výkon obmedzí

Sálavý strop odoberá iba citeľné teplo; vodnú paru zo vzduchu neodstraňuje. Teplota povrchu a nechránených rozvodov musí zostať bezpečne nad aktuálnym rosným bodom. Odborné návrhy preto používajú snímače vlhkosti, snímače kondenzácie a reguláciu teploty alebo prietoku vody, často s bezpečnostnou rezervou približne 1–2 °C.

Varenie, sprchovanie, sušenie bielizne alebo otvorené okná počas vlhkého dňa môžu rosný bod rýchlo zvýšiť. V dobre tesnej domácnosti s nízkou latentnou záťažou nemusí byť vždy potrebný samostatný odvlhčovač, ale spôsob odvodu vlhkosti musí byť súčasťou návrhu. Pri komerčných priestoroch, vysokej obsadenosti alebo premenlivej vlhkosti sa strop typicky kombinuje s VZT/DOAS, ktorá zabezpečí čerstvý vzduch a latentný výkon.

Kedy je budova vhodná — a kedy nie

Starý objekt teda nie je automaticky vylúčený, ale často potrebuje najprv tienenie, utesnenie, zlepšenie obálky alebo doplnkové odvlhčenie. Bez týchto opatrení môže byť investícia do stropu neúmerná výsledku.

Šesť typov stropného chladenia

01

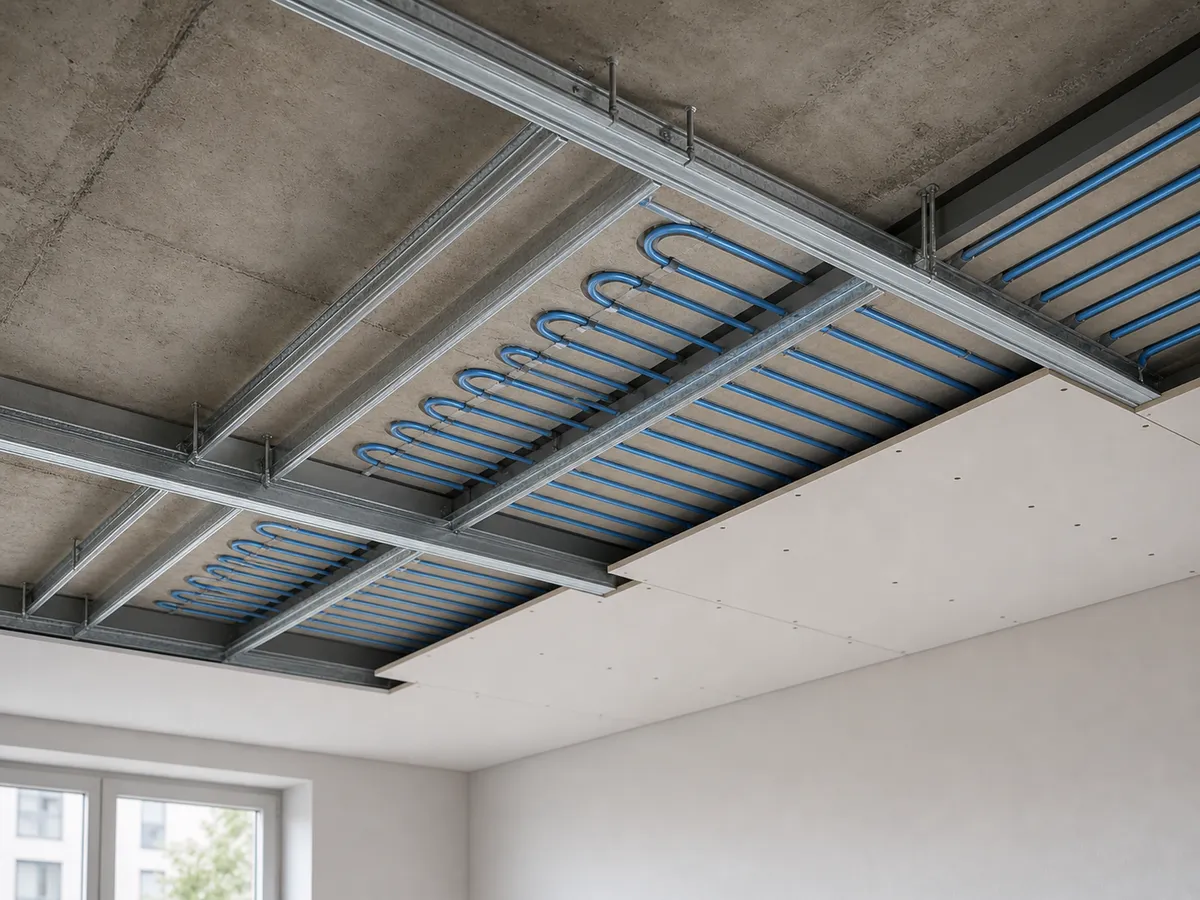

Sadrokartónový podhľad s integrovaným potrubím

Prefabrikované aktívne dosky alebo potrubné moduly sa montujú na kovovú podkonštrukciu a prekryjú sadrokartónom. Po dokončení pôsobí strop ako bežná súvislá plocha.

Výhody

• čistý, neviditeľný výsledok
• vhodné pre novostavby aj rozsiahlejšie rekonštrukcie
• rýchlejšia reakcia než pri masívnom betónovom jadre
• možnosť kombinovať chladenie a nízkoteplotné vykurovanie

Nevýhody

• zníženie svetlej výšky miestnosti
• potrebná koordinácia svietidiel, revíznych otvorov a technológií
• vŕtanie do hotového stropu musí rešpektovať mapu potrubí

02

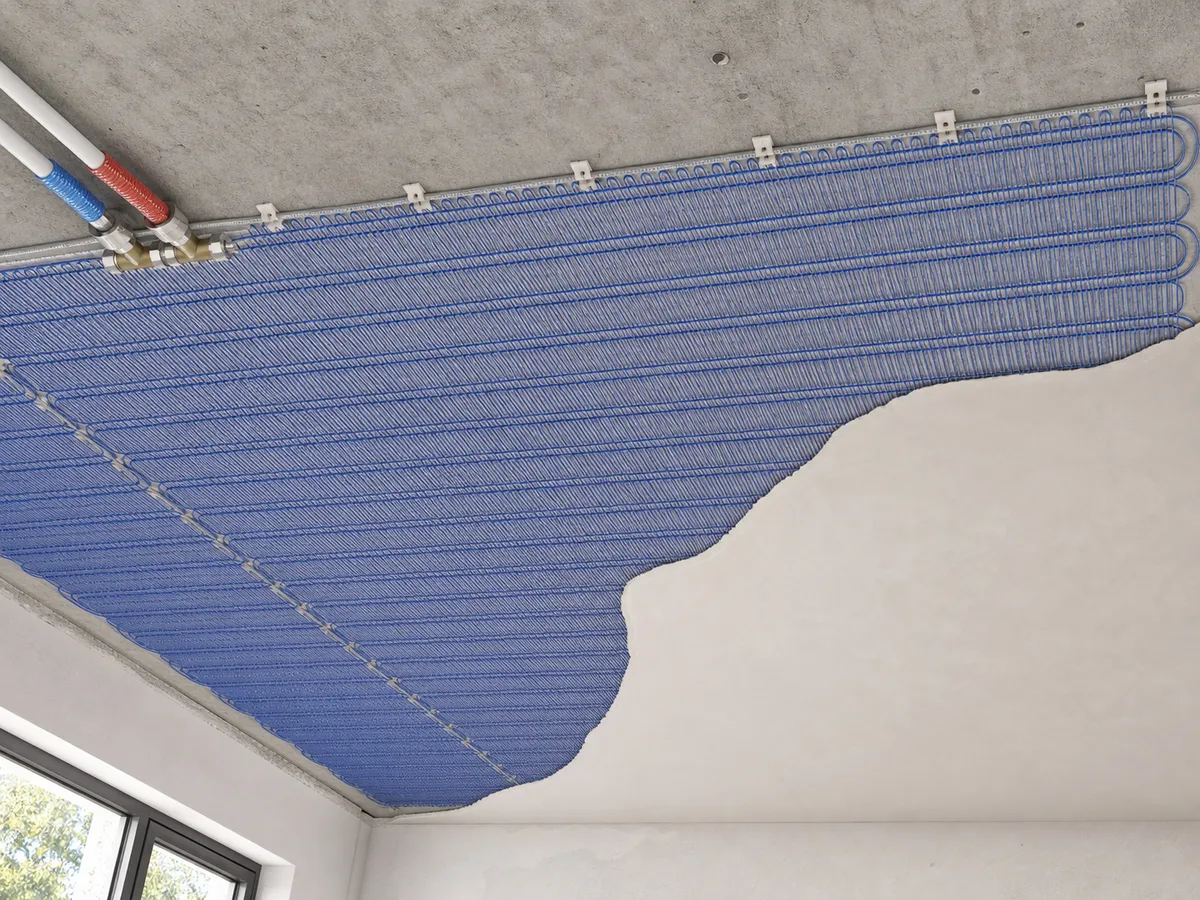

Kapilárne rohože pod omietku

Hustá sieť tenkých kapilárnych rúrok sa upevní na strop a prekryje tenkou vrstvou omietky. Malý rozstup rúrok vytvára rovnomernú aktívnu plochu s nízkou stavebnou výškou.

Výhody

• veľmi malá hrúbka systému
• rovnomerná teplota povrchu a rýchla odozva
• vhodné aj pre členitejšie plochy

Nevýhody

• náročnejšie omietkarske detaily a tlaková skúška
• vyššia citlivosť na následné vŕtanie
• oprava lokálne poškodeného registra vyžaduje odborný zásah

03

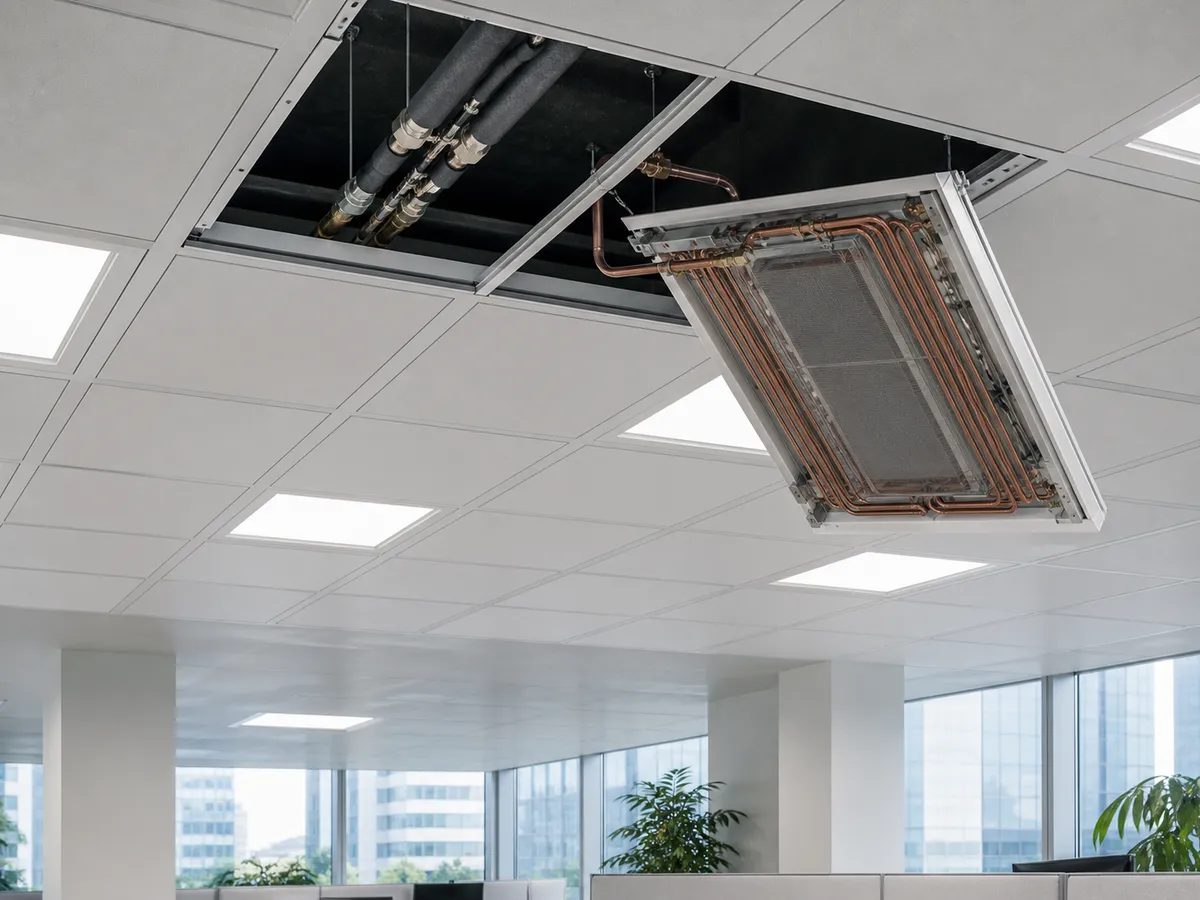

Kazetový chladiaci podhľad

Aktívne kovové alebo minerálne kazety sú uložené v rastrovom podhľade. Potrubia a rozvody nad stropom zostávajú po vybratí kazety prístupné.

Výhody

• dobrá servisovateľnosť a jednoduchý prístup k inštaláciám
• rýchla montáž a výmena jednotlivých kaziet
• možnosť akusticky účinného povrchu

Nevýhody

• viditeľný raster nemusí vyhovovať obytnému interiéru
• potrebuje dostatočný priestor pod nosným stropom
• najčastejšie sa hodí do kancelárií a komerčných prevádzok

04

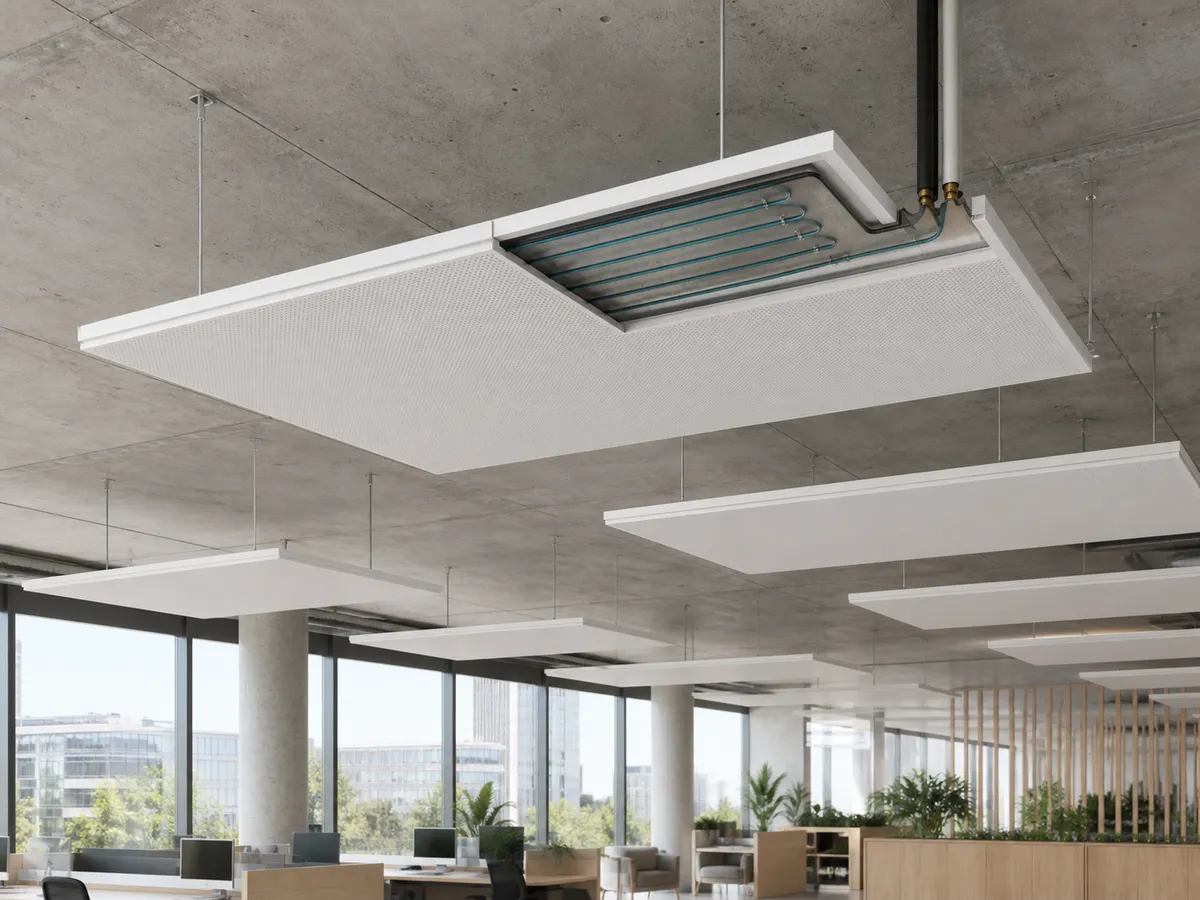

Zavesené chladiace ostrovčeky a panely

Samostatné aktívne panely zostávajú viditeľne zavesené pod stropom. Ochladzujú smerom do miestnosti a podľa konštrukcie môžu využívať aj hornú stranu panelu.

Výhody

• vysoký výkon na aktívnu plochu
• montáž bez uzatvorenia celého stropu
• dobrá dostupnosť a možnosť zlepšenia akustiky
• výrazný architektonický prvok

Nevýhody

• panely a prívody zostávajú viditeľné
• treba presne koordinovať svietidlá, vzduchotechniku a závesy
• vyššie nároky na detail návrhu v obytnom priestore

05

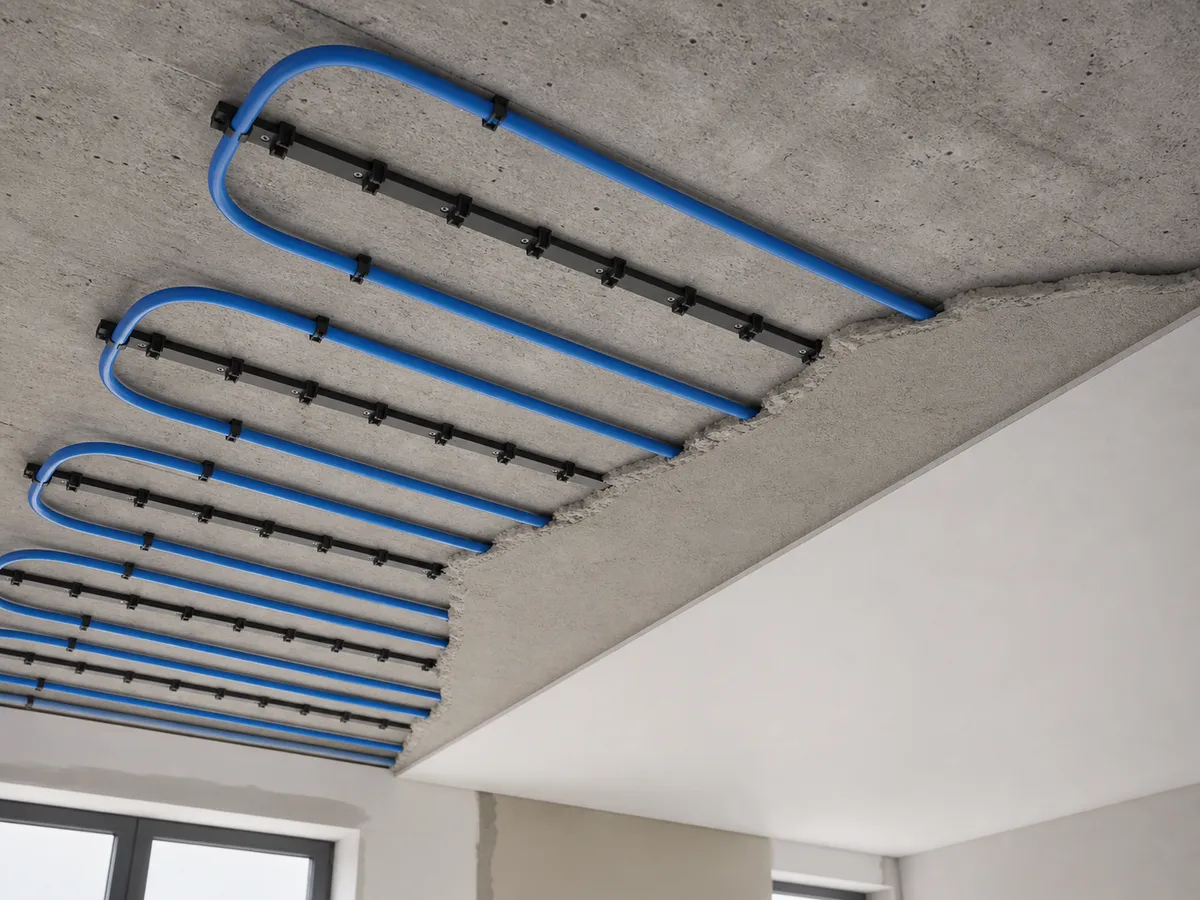

Dodatočne zaomietané chladiace rúrky

Rúrky sa upevnia priamo na existujúci únosný strop pomocou systémových líšt a prekryjú vhodnou omietkou. Ide o „mokrú“ rekonštrukčnú skladbu bez samostatného podhľadu.

Výhody

• malá strata výšky miestnosti
• súvislý strop bez viditeľných prvkov
• dobrý tepelný kontakt s povrchom

Nevýhody

• vyššie mokré zaťaženie a dlhší čas realizácie
• podklad musí byť súdržný a správne pripravený
• riziko trhlín pri nevhodnej skladbe alebo realizácii

06

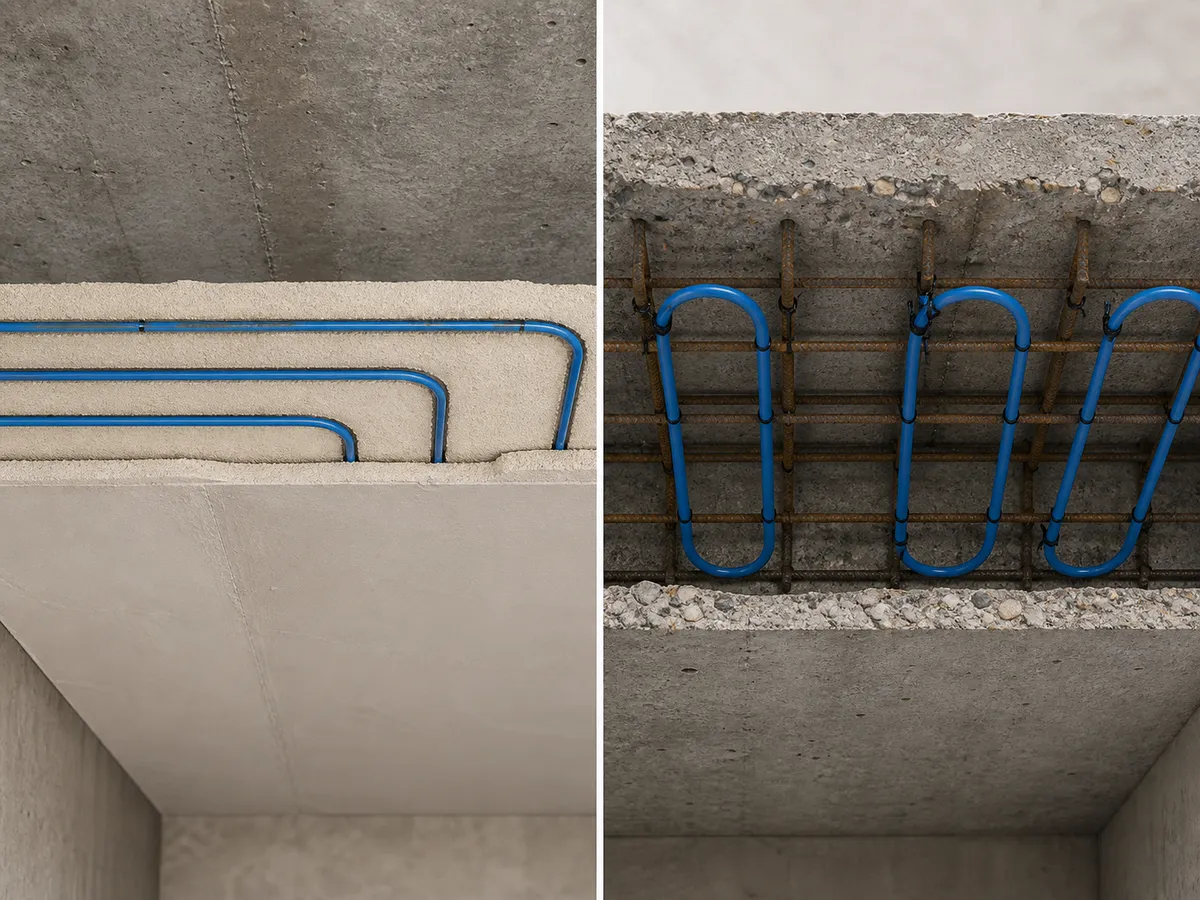

Frézovaný stropný systém a BKT

Pri rekonštrukcii možno do vhodnej existujúcej vrstvy vyfrézovať drážky pre potrubie a následne ich uzavrieť systémovou stierkou alebo omietkou. Klasická BKT — aktivácia betónového jadra — je odlišné riešenie: potrubie sa vkladá do masívnej železobetónovej dosky pri výstavbe. Povrchovo blízka BKT má potrubie bližšie k spodnému lícu, no tiež sa spravidla plánuje spolu s konštrukciou.

Výhody

• frézovanie môže zachovať svetlú výšku
• BKT využíva veľkú akumulačnú hmotu budovy
• rovnomerná, tichá prevádzka a vhodnosť pre nízkoteplotné zdroje

Nevýhody

• frézovanie vyžaduje statické posúdenie, skenovanie a vhodnú kryciu vrstvu; nosná výstuž sa nesmie poškodiť
• klasická BKT je vhodná najmä pre novostavby
• veľká tepelná zotrvačnosť BKT spomaľuje individuálnu reguláciu

Koľko stropné chladenie stojí

Jednotková cena samotnej rohože alebo sadrokartónu nie je cenou funkčného chladenia. Kompletná ponuka musí zahŕňať aktívne prvky, podkonštrukciu alebo omietku, rozdeľovače, potrubia, izoláciu, čerpadlovú skupinu, reguláciu rosného bodu, zdroj chladu, elektroinštaláciu, tlakovú skúšku a podľa potreby VZT či odvlhčenie.

Áno, kompletné stropné chladenie býva často drahšie než jedna alebo dve splitové jednotky. Ekonomický zmysel rastie, ak sa podhľad alebo omietka realizujú tak či tak, budova už má reverzibilné tepelné čerpadlo a systém sa využije aj na vykurovanie. Cenu treba porovnávať pri rovnakom rozsahu: počet miestností, zónovú reguláciu, vetranie, akustiku, vykurovanie aj finálne povrchy.

Ako rýchlo systém reaguje

Splitová klimatizácia začne dodávať citeľný chlad a prúdiaci vzduch v priebehu minút. Plošný strop najprv ochladí svoju povrchovú vrstvu a až potom postupne zníži operatívnu teplotu celej miestnosti. Preto sa navrhuje skôr na priebežné udržiavanie komfortu než na zapnutie po príchode do prehriateho interiéru.

• Nízko-hmotné suché panely, kazety a kapilárne rohože: reagujú z plošných systémov najrýchlejšie, ale stále pomalšie než priamo fúkajúci split.
• Rúrky pod omietkou a frézované vrstvy: odozvu ovplyvňuje hrúbka a materiál krycej vrstvy.
• BKT: pracuje s masou celej dosky, je veľmi pomalá a vhodná na prediktívne riadenie základnej záťaže, nie na rýchle korekcie.

Časy „1–3 hodiny“ alebo „4–6 hodín“ môžu byť pri niektorých skladbách realistické, ale nie sú univerzálnou technickou vlastnosťou. Rozhoduje tepelná kapacita konštrukcie, počiatočná teplota, výkon zdroja, prietok aj tepelná záťaž miestnosti.

Čo už po montáži nemožno robiť bez prípravy

• Nevŕtať naslepo. Každý okruh musí mať fotografickú dokumentáciu a zameranie; pred kotvením sa používa mapa potrubí alebo vhodná detekcia.
• Svietidlá, garníže, priečky a projektory treba koordinovať vopred. Okolo prestupov a kotviacich bodov sa nechávajú neaktívne zóny.
• Zmena dispozície môže znížiť výkon alebo narušiť zónovanie. Nová priečka môže rozdeliť jeden hydraulický okruh medzi dve miestnosti.
• BKT sa nesmie dodatočne jadrovo vŕtať bez presného zamerania. Hrozí poškodenie potrubia aj nosnej výstuže.
• Oprava netesnosti znamená lokálne otvorenie povrchu. Systém preto musí prejsť tlakovou skúškou pred zakrytím a počas dokončovacích prác zostať pod kontrolným tlakom.
• Rozvody nad uzavretým podhľadom potrebujú servisnú koncepciu. Rozdeľovače, ventily a spoje patria na prístupné miesta.

Čo rozhoduje pri výbere systému

Správny výber preto nezačína katalógom výrobku, ale obhliadkou a výpočtom. Pre niektorý byt bude najpraktickejší tenký omietkový systém, pri kancelárii servisovateľné kazety a pri novostavbe aktivácia betónového jadra.

Kedy by sme riešenie odporučili

Áno: ak máte alebo viete povoliť vhodný zdroj chladu a odvod tepla, chcete tichý interiér bez prievanu, máte zvládnuté tienenie a vlhkosť, dostatočnú aktívnu plochu a akceptujete vyššiu vstupnú investíciu.

Najprv upraviť budovu: ak je problémom presklenie bez tienenia, netesnosť alebo nadmerná vlhkosť.

Hľadať iné riešenie: ak nie je dostupný žiadny povoliteľný tepelný sink, potrebujete rýchlo schladiť prehriatu miestnosť, máte vysokú špičkovú záťaž alebo strop neposkytne dostatočný výkon.
